今天的主角是它,Nokia 5110的螢幕作成的相關模組

2014-08-06 01.21.35

相關程式碼及Lib可以在以下的網址找到,

https://github.com/carlosefr/pcd8544

按下右手邊中間下方的download Zip,就可以下載了

下載的檔案可能會叫做PCD8544-master.zip,請將-master這幾個字刪掉,

接著把zip檔解壓縮到libraries資料夾中,沒有刪掉"-"這個橫槓槓的話,arduino的GUI會顯示這個library不能使用喔。

[接線法]LCD RS -> Uno D6

            LCD CE-> Uno D7

            LCD DC-> Uno D5

            LCD DIN-> Uno D4

            LCD CLK-> Uno D3

            LCD VCC-> Uno 5V

            LCD BL-> Uno 3.3V

            LCD GND-> Uno GND

2014-08-06 01.34.50

2014-08-06 01.35.07

來張特寫,這樣子腳位就清楚了。

2014-08-06 01.35.23

事實上這些腳位是可以改的,請參考PCD854.h內,很明顯可以找到修改的地方,如有需要請自行修改。

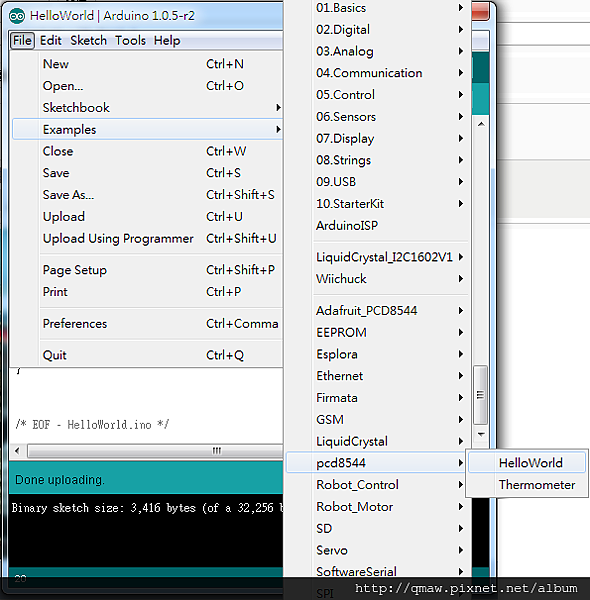

再來就按圖說故事,找到"hello world"這個example,上傳到Arduino中,第一個程式就出現囉。

螢幕截圖 2014-08-06 07.39.04



2014-08-06 01.28.31

如果只是要單純的印出一些字來,到這裡就很夠用了。

如果是要畫出精美的圖片,甚至於動畫,其餘的詳細程式講解及操作,請待下回分解

-------

關於PCD8544這個IC,下面有一個更詳細的說明

http://serdisplib.sourceforge.net/ser/pcd8544.html
